Genel Bakış:

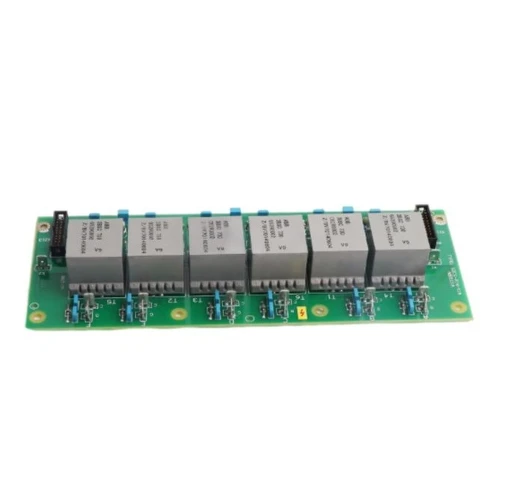

ABB SDCS-PIN -41 A 3BSE004939R 1 3 ADT220090R0005 darbe transformatör modülleri, DCS (dağıtılmış kontrol sistemi) dönüştürücü modülleri için bir güç arayüzü bileşenidir (A5/A7/A7/A6, A5 ve C4'ün Modo'nun 500'ünün dönüştürücüleri için uygundur. Tahtalar: Ölçüm kartı SDCS-PIN -51 ve darbe transformatör kartı SDCS-PIN -41. SDCS-PIN -41 A, 1998'den beri verilen dönüştürücüler için standarttır ve daha önceki dönüştürücü modüllerinin yerini alır. -2005 ortasından bu yana, dönüştürücüler SDCS-PIN -48 modülü ile SDCS-PIN -41 için bir yükseltme yedekleme olarak donatılmıştır.
Figürmeler ve Özellikler:
- SDCS-PIN -41 A, bir akım transformatör aracılığıyla ana AC giriş akımını ölçer ve onu diyot köprü düzeltmesi ve yük direnci ile nominal akım 1.5 V'a ölçeklendirir.
- SDCS-PIN -41 A, yüksek dirençli bir direnç zinciri (U1, V1, W1, C1 (+) ve D1 (-)) yoluyla voltaj ölçer.
- SDCS-PIN -41 A, donanım kodlamasını ve akım sıfır nokta algılamasını destekler.
- SDCS-PIN -41 A, kısa devre kablolarını (düşük dirençli dirençler) keserek dirençleri (R1 ... R21) keserek nominal akım ayarlamasını destekler.
- SDCS-PIN -41 A, daha önce kullanılan dönüştürücü modüllerini tamamen değiştirebilir.
- Ana devrenin (U1, V1, W1, C1 (+) ve D1 (-)) gerçek voltaj sinyali, kontrol kartından tamamen elektriksel olarak izole edilmez ve 1 mA'dan daha az bir akım toprağa akacaktır.
Spesifikasyon:
|
Kategori |
Detaylar |
|
Mevcut Ölçüm |
- Akım transformatörleri aracılığıyla ana AC giriş akımını ölçer. |
|
- Nominal akım, kesme dirençleri (R1 ... R21) ile 1.5 V olarak ayarlanmıştır. |
|
|
- Kesme dirençleri ile elde edilen sıfır akım tespiti (R22 ... R26). |
|
|
Voltaj ölçümü |
-Yüksek dirençli direnç zincirlerini kullanarak voltajı (U1, V1, W1, C1 (+), D1 (-)) ölçer. |
|
- 1 MΩ dirençlerin etkinleştirilmesiyle elde edilen voltaj ölçeklendirme (kısa devre kablolarını kesme). |
|
|
- Voltaj ölçümü 5 direnç zinciri kullanır: |
|
|
- U1: W1 ila W5 |
|
|
- V1: W6 ila W11 |
|
|
- W1: W12 ila W16 |
|
|
- C1 (+): W17 ila W21 |
|
|
- D1 (-): W22 ila W26 |
